以USB 2.0接口电路设计为主，特别聚焦于D+/D-信号线上串联电阻的作用与选型要求：
一、整体电路架构速览
USB 2.0接口采用四线制结构，包括VBUS(5V电源)、D+(差分数据正)、D-(差分数据负)和GND(地线)。其中，D+和D-构成差分信号对，是数据传输的核心通道。USB 2.0支持三种 速度模式：
- 高速模式(High-Speed, HS)：480Mbps
- 全速模式(Full-Speed, FS)：12Mbps
- 低速模式(Low-Speed, LS)：1.5Mbps
在高速模式下，D+和D-之间的电压差(差分电压)范围为360mV~440mV；而在全速模式下，单端信号电压范围为2.8V~3.6V。这种差分传输方式具有优异的抗共模噪声能力，能确保在复杂电磁环境中的数据传输可靠性。
USB 2.0接口的物理特性要求差分走线的特征阻抗控制在90Ω±15%范围内。这一参数直接决定了信号的质量和传输距离，是USB接口设计的首要考量因素。
二、设计要点分模块讲解

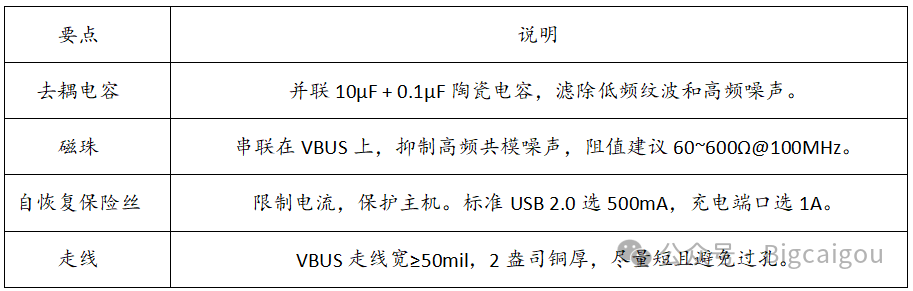

一）、电源（VBUS）
为什么这样设计？
USB电缆可能长达5米，导线电感会导致电压跌落；10μF电容提供瞬态储能，0.1μF电容旁路高频噪声。磁珠将高频噪声转化为热量，而保险丝在短路时自动切断电路。
二）、ESD静电保护（TVS管）

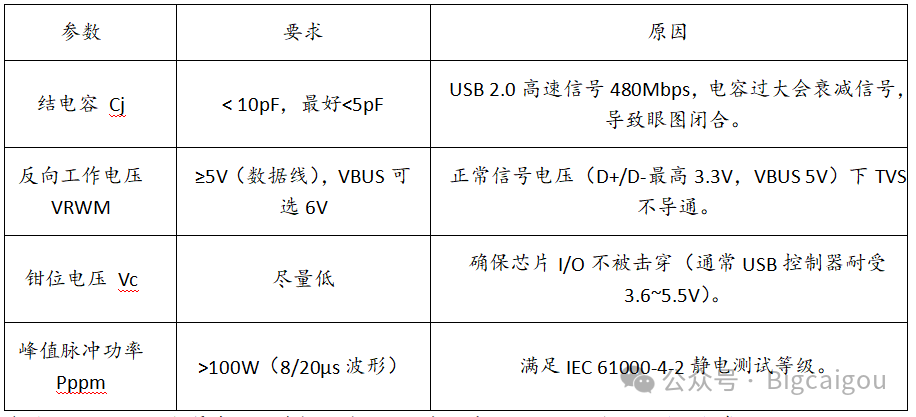

ESD选型参数要求：
布局：ESD器件必须紧靠USB连接器放置，优先于其他器件，以最小化引线电感。
USB 2.0 的信号速率较高（Full-Speed :12Mbps，High-Speed :480Mbps），信号上升沿很陡。如果TVS管的结电容太大，会带来三个主要问题：
2.1信号上升/下降沿变缓，导致眼图闭合
原理：TVS管并联在信号线（D+/D-）与地之间，等效于一个 RC低通滤波器。电容越大，对高频分量的衰减越严重。
影响：USB信号的眼图张开度变小，上升沿和下降沿变缓，导致接收端的眼图模板裕量不足，容易引起误码甚至枚举失败。
2.2影响特征阻抗，引入反射
原理：USB差分线的特征阻抗要求90Ω ±10%。在TVS管位置引入的寄生电容会改变该点的瞬态阻抗，造成阻抗不连续，从而引发信号反射。
影响：反射会导致过冲、振铃，严重时破坏数据完整性。
2.3延长传输延迟，影响时序裕量
原理：电容会引入额外的RC延迟，对于High-Speed USB这种对时序要求严格的总线，过大的电容可能导致数据线与时钟（D+/D-差分信号本身携带时钟）之间的相位偏移超标。
2.4 为什么是“低于5pF”而不是其他数值？
这个数值来源于 USB 2.0 规范 中对 集总负载（Lumped Load） 的要求。规范规定，一个Full-Speed或High-Speed设备在D+/D-线上允许的总容性负载（包括PCB走线、连接器、ESD器件等）不能超过 50pF。
考虑到PCB走线本身就有10~30pF的寄生电容，TVS器件分配到的预算大约就是 3~5pF。因此低于5pF是一个安全的设计边界。
为什么Full-Speed也要求 <5pF？
虽然Full-Speed本身速率不高，但其谐波频率可达几百MHz。为了确保信号质量、过EMI测试、以及适应不同PCB走线长度，工程上普遍采用与High-Speed相同的选型标准，统一使用低容值TVS，便于物料管理和设计复用。

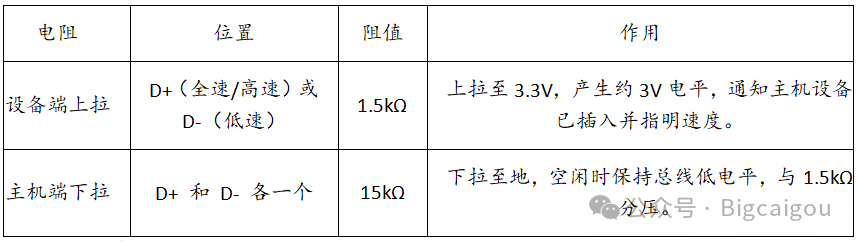

三）、设备识别与速度配置（上下拉电阻）
USB主机通过检测D+/D-上的电压来识别设备插入及速度类型。
选型要求：精度±5%或更好（推荐±1%），普通贴片电阻即可。
为什么这两个阻值？
1.5kΩ与15kΩ分压：3.3V × (15k / (1.5k+15k)) ≈ 3.0V，落在USB逻辑高电平范围内（2.0V~3.8V）。阻值偏差过大会导致识别失败。
高速模式特殊行为：设备检测到主机发出的“高速握手”信号后，会断开1.5kΩ上拉，两端各接入45Ω下拉电阻（内部），实现精确阻抗匹配。
四）、串联匹配电阻

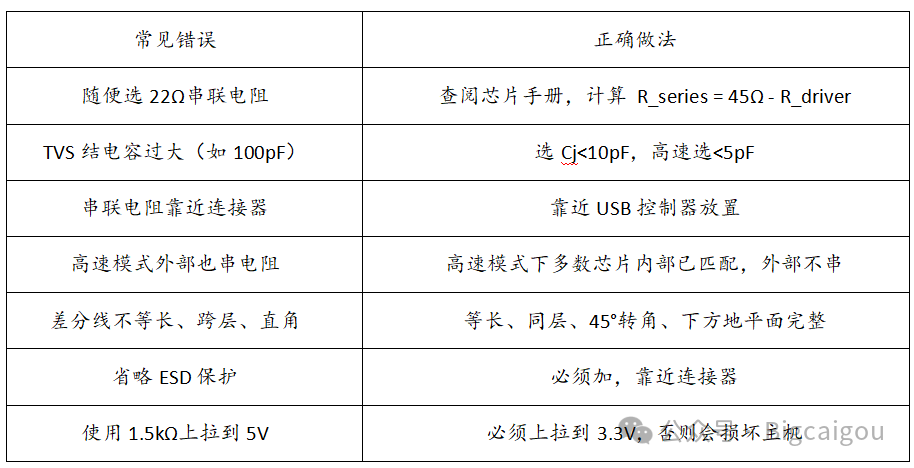

这是USB设计容易忽略或弄错的地方。
串联电阻的目的是让驱动端的输出阻抗与传输线的特性阻抗相匹配，从而消除或减弱信号在传输路径上的反射，保证信号质量。
4.1 作用及阻值计算
4.1.1 为什么要串联电阻？
在高速数字电路中（USB Full-Speed 12Mbps，其有效信号频率的谐波可达几十MHz甚至上百MHz），信号在传输线上传播时，如果遇到阻抗突变（不连续点），一部分信号能量会继续向前传输，另一部分会反方向传回源端，这就是反射。
反射的后果：反射会导致信号波形出现过冲、下冲、振铃，严重时会引起电平误判、数据错误，甚至损坏芯片IO。
USB 2.0 对 Full-Speed（12Mbps） 信号的单端信号上升时间约为 50ns 左右，其有效频谱较高。如果阻抗不匹配，振铃现象会很明显。
4.1.2 串联电阻的作用
串联电阻（通常称为源端匹配电阻）与 MCU 内部的驱动端输出阻抗 串联后，使得从信号发送端向传输线看进去的总输出阻抗等于传输线的特性阻抗。
原理：
MCU 的 IO 口输出阻抗：CMOS 工艺的 MCU，其输出级通常由一对互补的 MOSFET 构成。在导通时，MOSFET 的导通电阻（Rds(on)）并不为 0，通常在几十欧姆左右（例如 20Ω~40Ω，不同芯片、不同驱动强度下不同）。
USB 传输线特性阻抗：对于 USB 2.0 差分线，要求差分阻抗 90Ω，但这里针对的是单端到地的参考，PCB 上 USB 信号线（D+/D-）对地的单端阻抗通常设计为 45Ω ~ 50Ω 左右（因为差分阻抗是两条单端线组合的，单端阻抗约为差分阻抗的一半）。
匹配方式：
Rout(MCU)+Rseries=Z0
其中 Rout是 MCU 输出阻抗，Rseries是串联电阻，Z0是传输线特性阻抗（约 45~50Ω）。
加入串联电阻后，信号从源端出发时，幅度被分压降至原来的一半（对于反射系数为0的情况）。当信号到达接收端（MCU或USB控制器）时，由于接收端输入阻抗很高（近似开路），会发生全反射，反射信号回到源端时，又被源端的匹配电阻吸收，不会再次反射。这样最终在接收端建立完整的电压电平，消除了多次反射。
4.2 阻值如何确定？
4.2.1 理论计算
首先要确定两个值：
MCU 的输出阻抗：这个参数通常不在数据手册中直接给出，但可以通过以下方式获取：
查阅芯片数据手册中的 I/O 特性部分，找到VOHVOH和VOLVOL在不同负载下的测试条件，可以估算输出阻抗。
例如，若手册给出在 8mA 驱动电流下，输出高电平压降为 0.4V，那么输出阻抗约为
0.4V/8mA=50Ω。
或者参考芯片厂商的硬件设计指南，很多 MCU（如 STM32）会直接推荐 USB 串联电阻值为 22Ω 或 33Ω。
PCB 特性阻抗：根据叠层结构、线宽、线距、介质厚度等，由 PCB 板厂计算出 D+/D- 线的单端阻抗，通常控制在 45~50Ω（差分阻抗90Ω）。
理论公式：
Rseries=Z0−Rout
例如，若Z0=50，Rout≈25Ω，则Rseries=25Ω，取标称值22Ω或27Ω即可。
4.2.2 经验值与调试
在实际工程中，常用的是 22Ω、27Ω、33Ω 这几个标称值。原因包括：
MCU 输出阻抗本身有一定的工艺偏差；
PCB 阻抗也有 ±10% 的制造公差；
信号上升时间越快，匹配要求越高，但对于 Full-Speed（12Mbps），对匹配的敏感度比高速 USB（480Mbps）要低，所以 22Ω~33Ω长期验证的有效范围。
4.2.3验证方法
在样机调试时，我会用示波器测量 D+ 或 D- 引脚的波形，观察接收端（如USB接口端或另一端MCU引脚）的信号波形，调整串联电阻值：
电阻过小：过冲明显，振铃幅度大；
电阻过大：信号上升变缓，边沿变圆滑;
理想情况：波形干净，过冲小，上升沿平滑。
最终选择在信号质量和驱动能力之间平衡的阻值。
4.3高速模式 vs 低速/全速模式
低速/全速模式：电压驱动，串联电阻有效且必需。
高速模式（480Mbps）：电流驱动（内部17.78mA电流源），串联电阻会破坏电压摆幅，因此匹配电阻通常集成在芯片内部，外部不应再串联电阻。务必查阅手册确认。
4.4 0Ω电阻的作用
如果PCB走线阻抗控制不够精确，可以先在PCB上预留0Ω电阻位置，调试时根据眼图结果更换为合适阻值（如22Ω、27Ω等）。

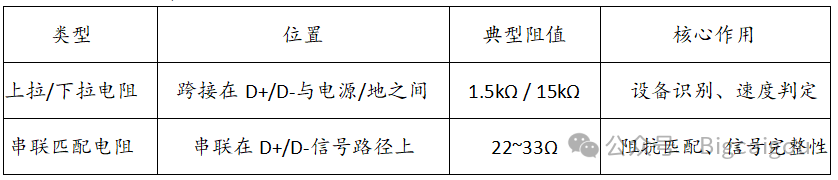

三、上下拉电阻 vs 串联电阻
把这两类电阻弄混，这里明确区分：
两类电阻的功能完全不同，不能互相替代。
四、PCB布局布线
有了正确的原理图和器件选型，PCB布局布线同样重要。
差分线等长等距：
D+与D-长度差控制在2.5mm以内，避免信号扭曲（skew）。线间距保持恒定。
阻抗控制：
差分阻抗90Ω ±10%。根据板材（如FR-4，介电常数4.2~4.6）、线宽、线间距、 铜厚计算，必要时使用阻抗计算工具。
串联电阻靠近控制器端：
匹配电阻应尽可能靠近USB控制器的引脚放置，而不是靠近连接器。
差分线同层布线：
避免跨层，因为不同层的阻抗特性不同。必须换层时，在过孔旁加地过孔。
避免90°直角走线：
使用两个45°转角或圆弧走线，减少信号反射。
参考地平面完整：
差分线下方必须有连续的地平面，不能跨越分割区域（如电源与地分割区）。
尽量少用过孔：
每个过孔都会引入阻抗不连续。必要时，换层次数不超过2次。
