在专业无线对讲模块设计中，U/V 双频、收发频率独立、小型化集成是工程上较难同时兼顾的四项关键指标。SA518 对讲模块支持VHF 136–174MHz 与 UHF 400–470MHz双频段工作，两段频率跨度接近 3 倍，在宽带阻抗匹配、收发隔离、双频段功率一致性、滤波结构及 ESD 防护设计上，对 PCB 布局、面积与结构空间均有明确约束。
受射频物理特性限制，再对讲行业内常见设计取舍较为明显：支持 UV 双频则模块面积偏大；追求小体积则往往在双频性能、隔离度或功能配置上做出妥协。
U/V 双频对讲模块在小型化设计中，主要面临三大工程约束：
VHF 与 UHF 频段跨度大，宽带射频匹配与滤波电路天然占用更多布局空间；
双频段并行工作时收发链路易产生信号串扰，需通过屏蔽、隔离走线或外置滤波器件提升隔离度，进一步增大体积；
要保证双频段功率均衡与全温区频率稳定，对功率放大、散热与电源处理均提出更高空间要求。
SA518 U/V 双频：双频段性能均等（实测参数）
SA518 采用高集成宽带射频架构，双频段均按专业对讲指标设计，无性能偏向：
接收灵敏度：双频段均达124dBm
发射功率（@4V）：高功率 1W（30dBm）/ 低功率 0.5W（27dBm）
邻道抑制：60dBc
频率基准：TCXO 温补晶振
工作温区：30℃~+70℃
模块实现双频段功率与灵敏度均衡一致，为开阔区远距离覆盖与城区遮挡环境通信提供稳定支撑。

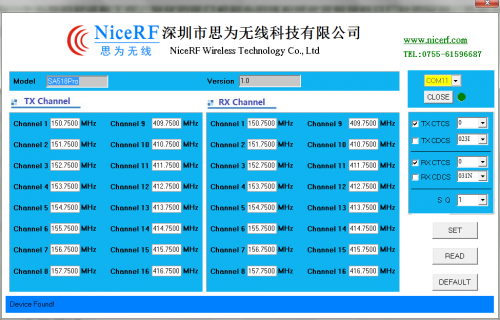

为了客观验证 SA518 的射频性能，我们在标准实验室环境下，基于官方应用板进行了发射功率与接收灵敏度实测，频点可以在我司模块PC软件设置
发射功率测试（频谱分析仪）
U段功率测试 （注：测试电压4.2V）
V段功率测试

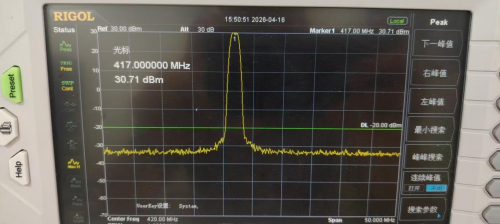

UHF 频段（417.00MHz）：输出功率达 30.71 dBm（约 1.18W），峰值功率稳定。

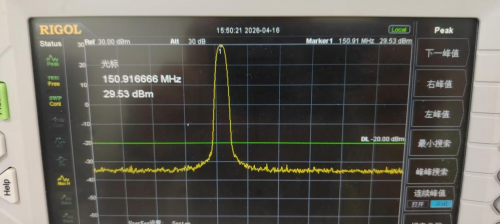

VHF 频段（150.91MHz）：输出功率达 29.53 dBm（约 0.9W），邻道抑制比优良，频谱纯净。
结论：实测结果表明，SA518 在双频段均能稳定输出 接近或超过 1W 的高功率，满足专业对讲终端对中远距离通信的功率需求。
接收灵敏度测试
U段接收灵敏度测试
V段接收灵敏度测试
测试条件：输入信号功率设定为 -124.00 dBm。

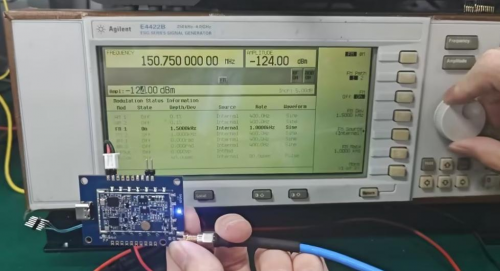

VHF 频段（150.75MHz）：模块可稳定解调信号，蓝光指示正常。

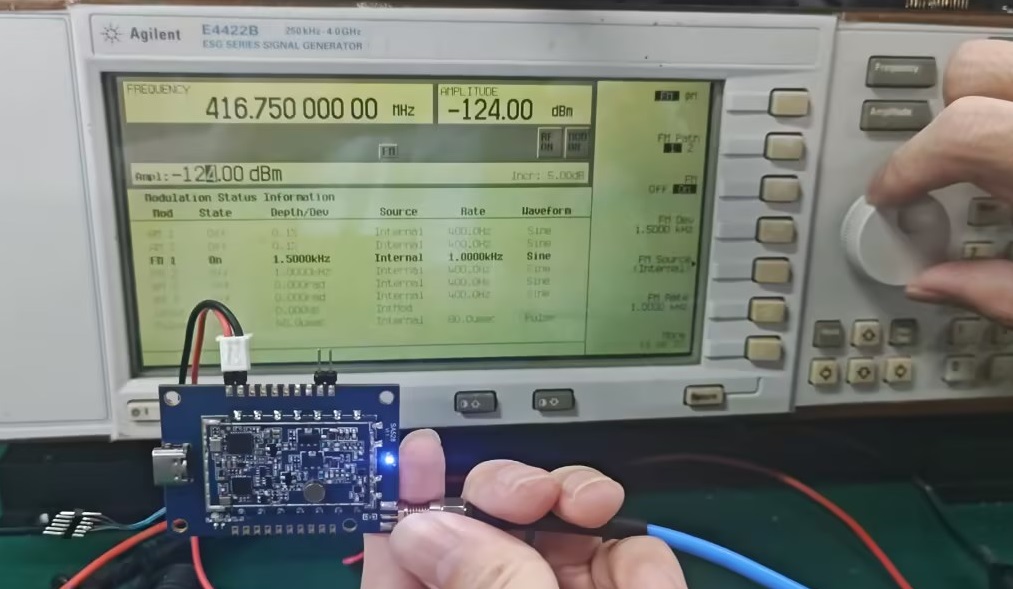

UHF 频段（416.75MHz）：模块可稳定解调信号。
结论：SA518 双频段接收灵敏度均达到 -124 dBm 专业级指标，实现了 VHF 与 UHF 两段灵敏度的均衡一致，在弱信号环境下仍保持可靠通信能力
SA518 收发频率独立：专业对讲架构及稳定性能力
常规对讲模块多采用单频段独立工作模式，SA518 支持 VHF 与 UHF 双频段独立切换使用，配置更灵活：
16 组信道，收发频率完全独立配置（PC软件设置）
带宽支持12.5kHz/25kHz切换可直接接入现有对讲中继网络，兼容行业主流系统架构。
ESD静电保护
语音 + 无线数据双传输
TCXO 温补晶振 + EEPROM 掉电保存
38 级 CTCSS/166 级 CDCSS 亚音、8 级静噪、RSSI 指示
U/V 双频优势源于系统集成能力
U/V 双频模块的性能差异，并非仅由芯片决定，更取决于宽带架构、阻抗匹配、收发隔离、布局优化、功能整合的系统设计能力。
SA518 通过一体化高集成方案，在较小体积内，同时实现UV 双频、收发频率独立、1W 发射、ESD 防护、语音数据双传输，为手持终端、安防设备、户外产品、嵌入式对讲系统提供稳定的UV双频核心方案。
