本文介绍了Shape-IoU方法，用于改进YOLOv11的边框回归损失。现有边框回归方法常忽略边框自身形状与尺度对回归的影响，为此，作者先对边框回归特性分析，发现非正方形GT框中，边框形状与尺度差异会使IoU值显著不同，小尺度边框对GT框形状更敏感。基于此提出Shape-IoU损失函数，还针对小目标检测提出相关损失函数。我们将Shape-IoU代码加入ultralytics\utils\metrics.py，在ultralytics/utils/loss.py中导入并修改相关函数，最后给出验证脚本和结果。
文章目录： YOLOv11改进大全：卷积层、轻量化、注意力机制、损失函数、Backbone、SPPF、Neck、检测头全方位优化汇总
专栏链接: YOLOv11改进专栏
@
- 前言
- 介绍
- 摘要
- 文章链接
- 创新点
- 方法
- 1.边框回归特性分析
- 2.Shape-IoU
- 核心代码
介绍
摘要
作为检测器定位分支的重要组成，边框回归损失在目标检测任务中发挥巨大作用。现有的边框回归方法，通常考虑了GT框与预测框之间的几何关系，通过使用边框间的相对位置与相对形状等计算损失，而忽略了边框其自身的形状与尺度等固有属性对边框回归的影响。为了弥补现有研究的不足，本文提出聚焦边框自身形状与尺度的边框回归方法。首先我们对边框回归特性进行分析，得出边框自身形状因素与尺度因素会对回归结果产生影响。接着基于以上结论我们，我们提出了Shape-IoU方法，其能够通过聚焦边框自身形状与自身尺度计算损失，从而使得边框回归更为精确。最后我们通过大量的对比实验来验证本文方法，实验结果表明本文方法能够有效提升检测效果且优于现有方法，在不同的检测任务中达到了sota.
文章链接
论文地址：论文地址
代码地址：代码地址
原文作者CSDN : https://blog.csdn.net/qq_45911380/article/details/135330376
视频讲解
创新点
-
本研究对边界框回归的特性进行了深入分析，并得出结论：在边界框回归过程中，回归样本的形状与尺度因素对回归结果有显著影响。
-
基于对现有边界框回归损失函数的考量，特别是考虑到回归样本自身形状与尺度对边界框回归的影响，提出了Shape-IoU损失函数。对于小目标检测任务，进一步提出了Shape-Dot-Distance和Shape-NWD损失函数。
-
采用当前最先进的单阶段检测器，在不同的检测任务上进行了一系列比较实验。实验结果证实，该方法在检测效果上优于现有方法，并达到了行业领先水平（State of the Art，SOTA）。
方法
1.边框回归特性分析

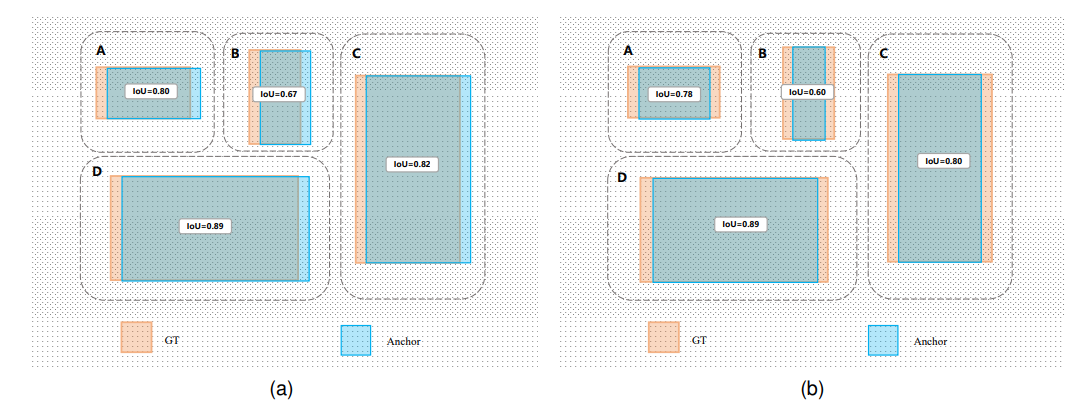

如图所示，图a与图b中，边框回归样本A与B的基准框（GT框）尺度相同，样本C与D的基准框尺度亦相同。样本A与D的基准框形状相同，样本B与C的基准框形状相同。样本C与D的边框尺度大于样本A与B。在图a中，所有边框回归样本的偏移量（deviation）相同，形状偏移量（shape-deviation）为0。图b中，所有边框回归样本的形状偏移量相同，偏移量为0。观察结果如下：
- 图a中，样本A与B的偏移量相同，但它们的IoU值存在差异。
- 图a中，样本C与D的偏移量相同，但它们的IoU值存在差异，且与样本A与B相比，其IoU值差异较小。
- 图b中，样本A与B的形状偏移量相同，但它们的IoU值存在差异。
- 图b中，样本C与D的形状偏移量相同，但它们的IoU值存在差异，且与样本A与B相比，IoU值差异较小。
分析图a中样本A与B的IoU值差异可知，由于GT框形状不同（即长边和短边方向的偏差），对IoU值的影响各异。对于小尺度边框，其IoU值变化更敏感，GT框形状对IoU值的影响更显著。此外，图b中从形状偏移量角度分析边框回归，发现回归样本的GT框形状在回归过程中影响其IoU值。
基于以上分析，可以得出以下结论：
- （1）在非正方形GT框中，即存在长边与短边的情况下，假设偏移量与形状偏移量均不为0，边框形状与尺度的差异会导致IoU值存在显著差异。
- （2）在相同尺度的边框回归样本中，当偏移量与形状偏移量均不为0时，边框形状会显著影响IoU值，特别是沿边框短边方向的偏移。
- （3）在形状相同的边框回归样本中，相较于大尺度样本，小尺度样本的IoU值更易受GT框形状影响。
2.Shape-IoU

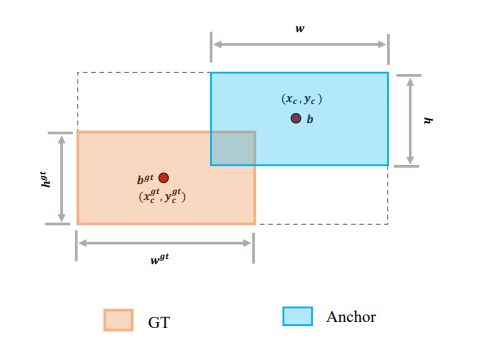

其中，scale为尺度因子，与数据集中目标的尺度相关；ww与hh分别为水平方向与竖直方向的权重系数，与GT框的形状相关。对应的边框回归损失函数如下：
核心代码
def shape_iou(box1, box2, xywh=True, scale=0, eps=1e-7):(x1, y1, w1, h1), (x2, y2, w2, h2) = box1.chunk(4, -1), box2.chunk(4, -1)w1_, h1_, w2_, h2_ = w1 / 2, h1 / 2, w2 / 2, h2 / 2b1_x1, b1_x2, b1_y1, b1_y2 = x1 - w1_, x1 + w1_, y1 - h1_, y1 + h1_b2_x1, b2_x2, b2_y1, b2_y2 = x2 - w2_, x2 + w2_, y2 - h2_, y2 + h2_# Intersection areainter = (torch.min(b1_x2, b2_x2) - torch.max(b1_x1, b2_x1)).clamp(0) * \(torch.min(b1_y2, b2_y2) - torch.max(b1_y1, b2_y1)).clamp(0)# Union Areaunion = w1 * h1 + w2 * h2 - inter + eps# IoUiou = inter / union#Shape-Distance #Shape-Distance #Shape-Distance #Shape-Distance #Shape-Distance #Shape-Distance #Shape-Distance ww = 2 * torch.pow(w2, scale) / (torch.pow(w2, scale) + torch.pow(h2, scale))hh = 2 * torch.pow(h2, scale) / (torch.pow(w2, scale) + torch.pow(h2, scale))cw = torch.max(b1_x2, b2_x2) - torch.min(b1_x1, b2_x1) # convex widthch = torch.max(b1_y2, b2_y2) - torch.min(b1_y1, b2_y1) # convex heightc2 = cw ** 2 + ch ** 2 + eps # convex diagonal squaredcenter_distance_x = ((b2_x1 + b2_x2 - b1_x1 - b1_x2) ** 2) / 4center_distance_y = ((b2_y1 + b2_y2 - b1_y1 - b1_y2) ** 2) / 4center_distance = hh * center_distance_x + ww * center_distance_ydistance = center_distance / c2#Shape-Shape #Shape-Shape #Shape-Shape #Shape-Shape #Shape-Shape #Shape-Shape #Shape-Shape #Shape-Shape omiga_w = hh * torch.abs(w1 - w2) / torch.max(w1, w2)omiga_h = ww * torch.abs(h1 - h2) / torch.max(h1, h2)shape_cost = torch.pow(1 - torch.exp(-1 * omiga_w), 4) + torch.pow(1 - torch.exp(-1 * omiga_h), 4)#Shape-IoU #Shape-IoU #Shape-IoU #Shape-IoU #Shape-IoU #Shape-IoU #Shape-IoU #Shape-IoU #Shape-IoUiou = iou - distance - 0.5 * ( shape_cost)return iou # IoU
